Taajuuskaistojen siirtyessä 7–24 GHz:n alueelle, järjestelmän monimutkaisuus ei enää johdu yksittäisistä laitteista.Sen sijaan antennisuunnittelusta, edistyksellisistä pakkauksista ja verkkotunnusten välisestä järjestelmäyhteistyöstä on tullut keskeisiä suorituskykyrajoja määriteltäviä muuttujia.

Tarkasteltaessa teknisiä raportteja 6G FR3 -taajuuskaistasta ilmenee selkeä vedenjakaja: viestintäala on siirtymässä taajuuskaistakilpailu kohtaan järjestelmäkykykilpailu.

5G-aikakaudella keskustelut keskittyivät siitä, riittääkö alle 6 GHz vai voisiko millimetriaalto skaalata.6G:n osalta keskustelu on muuttunut perusteellisesti.FR3-kaista, joka kattaa 7–24 GHz, on siirtynyt keskipisteeseen, ei siksi, että se olisi täydellinen, vaan siksi, että se on ainoa realistinen valinta, joka tasapainottaa kaistanleveyttä, kattavuutta ja kustannuksia.Silti tämä tasapaino keskittää lähes kaikki järjestelmähaasteet yhteen arkkitehtuuriin.

Syvällisempi näkemys kirkastuu: FR3:n todellinen vaikeus ei ole koskaan ollut itse taajuus, vaan täydellinen arkkitehtoninen rekonstruktio antennista RF-etupäästä järjestelmän suunnitteluun.Antennimäärän noustessa, spektrifragmenttien sekä teho- ja lämpörajojen kiristyessä perinteinen erillisten komponenttien ja modulaarisen kokoonpanon lähestymistapa on saavuttamassa murtumispisteensä.

Tässä ei ole enää kysymys PA:iden lisäämisestä tai suodattimien vaihtamisesta. Koko langaton järjestelmä on suunniteltava uudelleen alusta alkaen. Tämä on mietinnön ydinviesti.

Ydinviesti

6G FR3 -taajuus (7–24 GHz) mahdollistaa suuren kapasiteetin langattoman viestinnän ja käyttäjälaitteiden käyttöönoton heterogeenisen integroinnin avulla, joka ulottuu antennista RF-etupäähän.

FR3: Tasapainotettu kaista 6G-suorituskykyä ja kustannuksia varten

FR3 on keskitie 6 GHz:n (FR1) ja millimetriaallon (FR2) välillä, ja sillä on ainutlaatuinen strateginen arvo:

• Leveämpi kaistanleveys kuin FR1, tukee suurempia tiedonsiirtonopeuksia
• Parempi levitys kuin FR2, mikä alentaa käyttöönottokustannuksia
• Mahdollistaa massiivisen MIMO:n skaalautuvaa kapasiteettia varten

FR3 on välttämätön 6G:lle, jotta se tarjoaa sekä suuren kapasiteetin että realistisen käyttöönoton.

Ydinkonfliktit: pirstoutunut spektri ja räjähtävä järjestelmän monimutkaisuus

FR3 tuo vakavia järjestelmätason haasteita:

• Epäjatkuvat kaistat ja globaali spektrin pirstoutuminen
• Matkapuhelin-, WiFi- ja satelliittijärjestelmien rinnakkaiselo
• Huippuluokan modulaatio ja massiivinen MIMO vaativat äärimmäistä lineaarisuutta ja tehoa
• Äärimmäiset antennitilarajoitukset mobiililaitteissa

Rikkaampi spektri tarkoittaa suurempaa monimutkaisuutta, mikä pakottaa täyden RF-arkkitehtuurin rakentamisen uudelleen.

Avainpolku: FEM-evoluutio diskreetistä järjestelmätason integraatioon

Raportissa yksilöidään FEM (Front-End Module) rakenneuudistus FR3:n ydinratkaisuksi, jolla on kaksi arkkitehtonista suuntaa:

1. FR1-tyyppinen arkkitehtuuri (ilman säteen muodostusta)
- Yksinkertainen rakenne, helppo integrointi
– Pieni vahvistus, suuri lisäyshäviö

2. FR2-tyyppinen arkkitehtuuri (keilanmuodostuksella)
– Suurempi järjestelmän vahvistus (≈+3dB)
– Parempi hyötysuhde ja pienempi virrankulutus
– Suurempi alue ja suurempi suunnittelun monimutkaisuus

FR3 on kehittymässä matalataajuisesta ajattelusta kohti millimetriaaltojärjestelmän suunnittelua.

Todellinen pullonkaula: antenni, pakkaus ja järjestelmän yhteisoptimointi

Raportti korostaa kriittistä arviota: FR3:n menestys riippuu antenni- ja järjestelmäintegraatio, ei yksittäisen laitteen suorituskykyä.

Antenniintegrointi suurin pullonkaula
Metallirunko, takakansi, näytön alla ratkaisut
Antennin jakamisesta FR1/FR2/FR3:n välillä tulee olennaista
Kehittyvät AiD (Antenna-in-Display) -tekniikat

Yhteys ja liitäntä katkeaa
Tiehäviö antennista FEM:iin: 0,5–3 dB
Vaikuttaa suoraan PA-suunnitteluun ja järjestelmän tehobudjettiin

Lämmönhallintapaine
PA-liitoksen lämpötila lähestyy 100°C
Lämmön hajauttamisesta tulee järjestelmätason rajoitus

RF-järjestelmät ovat kehittyneet puhtaasta piirisuunnittelusta monitieteiseen suunnitteluun, joka sisältää rakennetta, materiaaleja ja lämpödynamiikkaa.

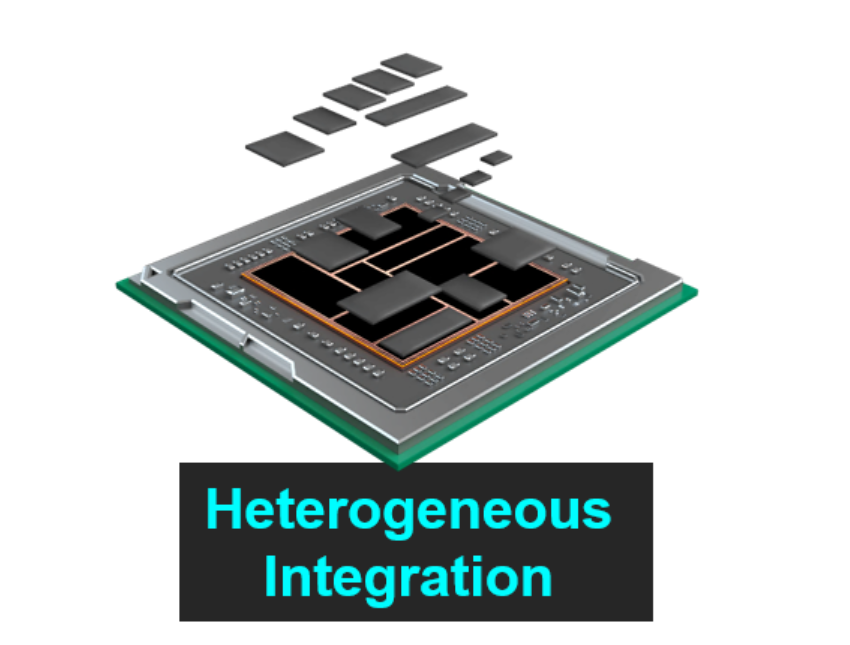

Lopullinen ratkaisu: Heterogeeninen integraatio

Näiden haasteiden ratkaisemiseksi raportti osoittaa heterogeenisen integraation ainoaksi toteuttamiskelpoiseksi tieksi.

Se kattaa koko järjestelmän:

• Aktiiviset laitteet: PA, LNA, beamformer
• Passiiviset laitteet: akustiset suodattimet, IPD:t
• Materiaalialustat: GaAs, GaN, CMOS, SiGe

Toimialan tärkeimmät trendit:

• GaN-on-Si: tasapainottaa tehoa ja kustannuksia
• Yksisiruinen FEM: korkeampi integraatio
• IPD: korkean Q:n passiivinen integraatio

FR3 ei ole vain taajuuskaistaongelma. Se edustaa täysimittaista vallankumousta järjestelmätason integraatiossa.
