Kompaktikalvokondensaattorit teolliseen käyttöön

Compact X2 -turvakondensaattorit käsittelevät korkeampia jännitteitä ja hallitsevat melua teollisuuskäytöissä, sähköautojen latausjärjestelmissä, energiamittareissa ja muissa tehojärjestelmissä.

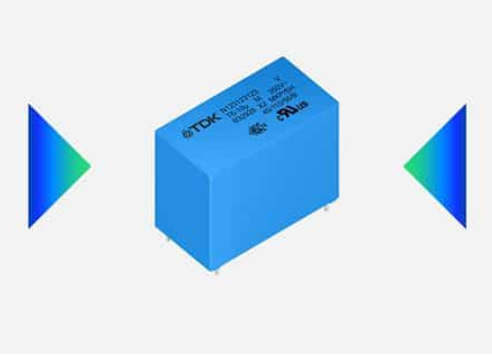

TDK Corporation on lisännyt uusia malleja X2-turvakalvokondensaattoriperheeseensä B3292xU/V-sarjalla.Tavoitteena on tukea korkeampia jännitteitä ja samalla vähentää levytilaa teollisuus- ja autosuunnittelussa.Pääsovelluksia ovat kapasitiiviset teholähteet ja energiamittarit, joissa vakaa toiminta ja kompakti koko ovat tärkeitä.Ne soveltuvat myös teollisuuskäyttöihin, jotka toimivat jatkuvassa sähkörasituksessa.

Uusissa versioissa on kompaktit 15 mm ja 22,5 mm lyijyvälit.Ne kattavat kapasitanssiarvot välillä 47 nF - 1,8 µF näissä pienemmissä kooissa.Kondensaattorit on mitoitettu 350 V AC:lle ja ne kestävät jopa 2,5 kV:n huippujännitepulsseja standardin IEC 60384-14 mukaisesti.Niitä käytetään häiriön vaimentamiseen, kun ne on kytketty sarjaan verkkojännitteen kanssa.

Sarjaa voidaan käyttää sisäisissä latureissa ja sähköautojen latausjärjestelmissä, joissa vaaditaan luotettavuutta ja turvallisuusstandardien noudattamista.PV-invertterit ovat toinen avainalue, erityisesti järjestelmissä, jotka ovat alttiina vaihteleville ympäristöolosuhteille.

Täydessä B3292xU/V-sarjassa johtovälit ulottuvat 15 mm:stä 52,5 mm:iin.Kapasitanssiarvot vaihtelevat 47 nF:stä 20 µF:iin.Tämä antaa suunnittelijoille joustavuutta valita osat tilan ja sähkötarpeiden perusteella.

Sarja on läpäissyt THB-testin +85 °C:ssa, 85 %:n suhteellisessa kosteudessa ja nimellisjännitteessä 1000 tunnin ajan ja täyttää luokan III, testiolosuhteet B. Se täyttää myös AEC-Q200-vaatimukset.Maksimi käyttölämpötila on +110 °C, mikä tukee käyttöä korkeissa lämpötiloissa.

Nämä kondensaattorit tarjoavat itsekorjautuvia ominaisuuksia, ja ne testataan 1505 V DC:llä kahden sekunnin ajan.Tämä auttaa parantamaan kestävyyttä jänniterasituksessa.Suunnittelutyökaluja ja SPICE-malleja on saatavana tukemaan simulointia ja integrointia uusiin malleihin.
